Libérez le potentiel de la batterie : la bonne barre omnibus fait la différence

Les cellules définissent les limites de performances ; Les jeux de barres définissent le plafond de sécurité

Sur le principal champ de bataille des véhicules à énergie nouvelle – le système de batterie – la comparaison entrelithium ternaire (NCM/NCA)etphosphate de fer et de lithium (LFP)la chimie est bien comprise. Les choix des équipementiers reflètent un équilibre stratégique entre performances, sécurité et coûts.
Cependant, un facteur décisif est souvent sous-estimé : la performance finale d'un pack de batteries dépend non seulement de la chimie des cellules, mais aussi de laréseau d'interconnexion électrique-lejeux de barres et système de connexion. La sélection des bonnes cellules n’est que la première étape ; les associer au mauvais « système vasculaire » peut nuire considérablement à leurs avantages inhérents.

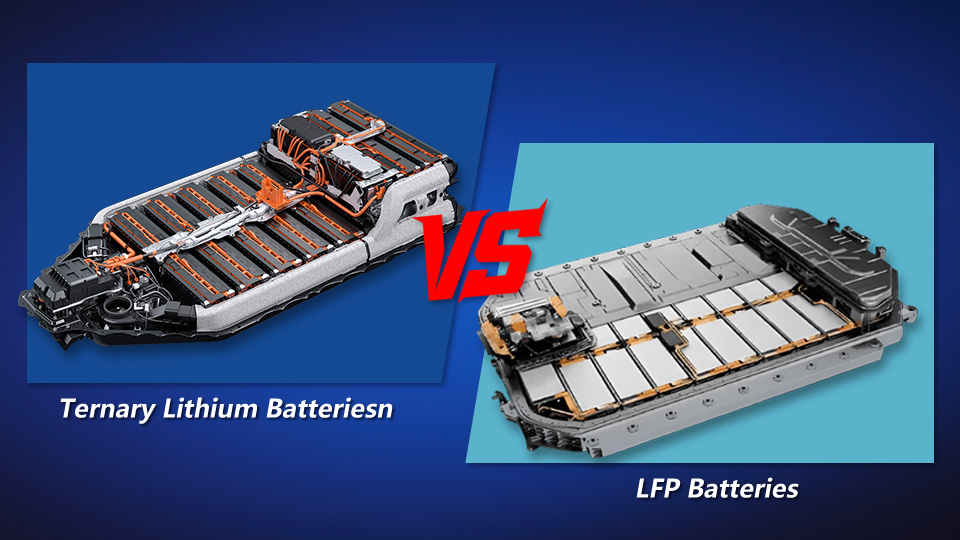

Deux chimies cellulaires, des exigences distinctes en matière d'interconnexion

1. Batteries ternaires au lithium (NCM/NCA) : axées sur la performance, très sensibles à l'efficacité

Points forts :
La densité énergétique élevée (niveau de cellule ~ 200 à 300 Wh/kg ; niveau de pack généralement 180 à 220 Wh/kg) permet une longue portée et une conception légère. La densité de puissance élevée permet une forte accélération et une charge rapide, avec des performances relativement meilleures à basse température.

Exigences critiques pour les jeux de barres :

• Résistance ultra-faible : essentielle pour réaliser pleinement une charge rapide et une puissance de sortie élevée tout en minimisant les pertes et la génération de chaleur.

• Isolation haute tension : la compatibilité avec les plates-formes 400 V et 800 V exige une rigidité diélectrique plus élevée et une conception de lignes de fuite/dégagement plus stricte.

• Coordination thermique précise : avec une stabilité thermique intrinsèque plus faible, le système d'interconnexion doit générer un minimum de chaleur et s'intégrer efficacement au système de gestion thermique de la batterie, agissant comme un chemin de transfert de chaleur contrôlé.

2. Batteries LFP : axées sur la fiabilité, très exigeantes en matière de stabilité à long terme

Points forts :
Excellente sécurité intrinsèque, seuil d'emballement thermique élevé et longue durée de vie (plus de 4 000 à 6 000 cycles à 80 % de SOH). Les innovations structurelles telles que les conceptions CTP et blade améliorent considérablement l’efficacité de l’intégration au niveau du système.

Exigences rigides pour les jeux de barres :

• Courant continu élevé et résistance au fluage : pour compenser les tensions de cellule et la densité énergétique inférieures, les systèmes LFP fonctionnent souvent à des courants soutenus plus élevés. Les connexions doivent résister au fluage du métal et au desserrage induit par les vibrations tout au long de la durée de vie du véhicule.

• Résistance à la corrosion et durabilité : la résistance d'interface doit rester stable malgré l'oxydation et les effets électrochimiques lors d'un fonctionnement à long terme.

• Optimisation des coûts et du poids : La solution d’interconnexion elle-même doit être rentable et contribuer à l’allègement global du véhicule.

Barres omnibus : facteurs de performance et barrières de sécurité

Les cellules stockent de l’énergie ;les jeux de barres le distribuent. Leur conception détermine directement la perte de puissance, la durabilité de la charge rapide et si le point le plus faible du système apparaît dans des conditions extrêmes.

Stratégie de jeu de barres pour les packs de lithium ternaires : conductivité, chaleur et haute tension

• Matériaux et traitement :Le cuivre sans oxygène (T2) de haute pureté assure la conductivité de base. Utilisation des zones de contact clésplacage d'argent ou placage de nickel épaispour réduire la résistance de contact et améliorer la résistance à l’oxydation.

• Conception de sécurité haute tension :PourSystèmes 800 V+, le moulage par injection intégré ou les films isolants hautes performances offrent des indices diélectriques plus élevés, de meilleures performances thermiques et une protection mécanique plus forte.

• Intégration thermique :La géométrie et la disposition des barres omnibus sont optimisées pour augmenter la zone de dissipation thermique ou intégrer des voies thermiques, favorisant ainsi l'efficacité thermique globale du pack.

Stratégie de jeu de barres pour les packs LFP : capacité actuelle, anti-fluage et rentabilité

• Solutions de matériaux hybrides :Des conceptions telles que des barres omnibus composites cuivre-aluminium ou du cuivre aux nœuds critiques avec de l'aluminium pour les longues distances garantissent les performances électriques tout en permettant une réduction significative du poids et des coûts.

• Conception structurelle anti-fluage :Des alliages de cuivre spéciaux, une précharge de boulon optimisée et des éléments de compensation élastiques maintiennent une pression de contact stable sous des vibrations à long terme et un courant élevé, empêchant ainsi le desserrage des risques d'emballement thermique.

• Protection et surveillance améliorées :Les revêtements de surface renforcés et les dispositions pour la détection de température (par exemple, les emplacements NTC) améliorent la fiabilité dans le cadre d'un fonctionnement soutenu à courant élevé.

Interconnexion basée sur des scénarios : de l'épine dorsale rigide aux joints flexibles

Une solution d’interconnexion professionnelle s’adapte aux différentes localisations des packs :

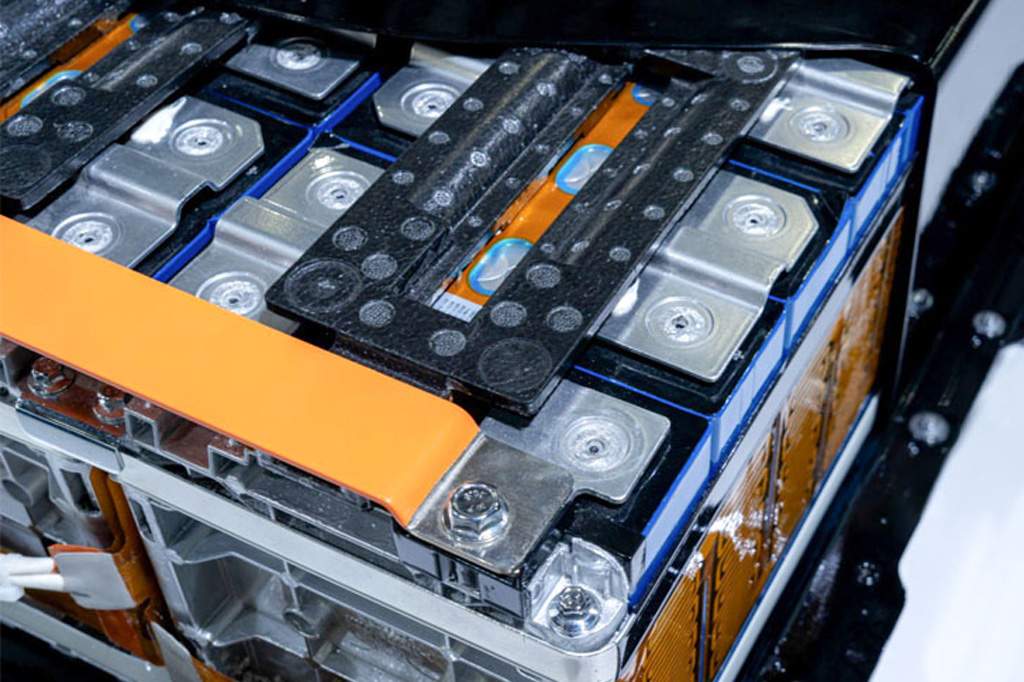

• Backbone rigide (module à module, circuits principaux) :
  Faible résistancejeux de barres rigides en cuivreagissent comme des autoroutes énergétiques, en donnant la priorité à une chute de tension minimale et à une intégrité structurelle élevée.

• Articulations flexibles (cellule à cellule, zones critiques en termes de vibrations) :
  Cuivre ou aluminiumconnecteurs flexibles laminésabsorbent les tolérances d'assemblage et les charges dynamiques, tandis que leur grande surface améliore la dissipation naturelle de la chaleur, clé de la fiabilité à long terme.

• Extensions légères (chemins de courant non critiques) :
  Après une simulation et une validation rigoureuses,jeux de barres cuivre-aluminiumpeut réduire davantage le poids du sac et du véhicule.

Conclusion

La chimie de la batterie définit letype de moteur;les jeux de barres et les interconnexions définissent le réglage de la transmission et du châssis. Un système de batterie haute performance nécessite un alignement étroit entre le potentiel électrochimique et une connectivité physique précise.

La sélection de cellules définit la limite des performances, maisla conception du jeu de barres détermine si cette limite est atteinte de manière sûre et fiable. Comprendre les exigences électriques, mécaniques et thermiques distinctes des différentes substances chimiques, et fournir des solutions d'interconnexion précisément adaptées, est essentiel pour libérer tout le potentiel des batteries.

IRRfournit des solutions personnalisées de jeux de barres en cuivre et en aluminium pour les batteries de véhicules électriques et les systèmes de stockage d'énergie, prenant en chargeMR/ANC, LFP, et d'autres produits chimiques avec simulation électrique intégrée, conception structurelle et production de masse évolutive.Contacter l'équipe RHIpour vos solutions personnalisées de connexion de batteries à énergie nouvelle !
