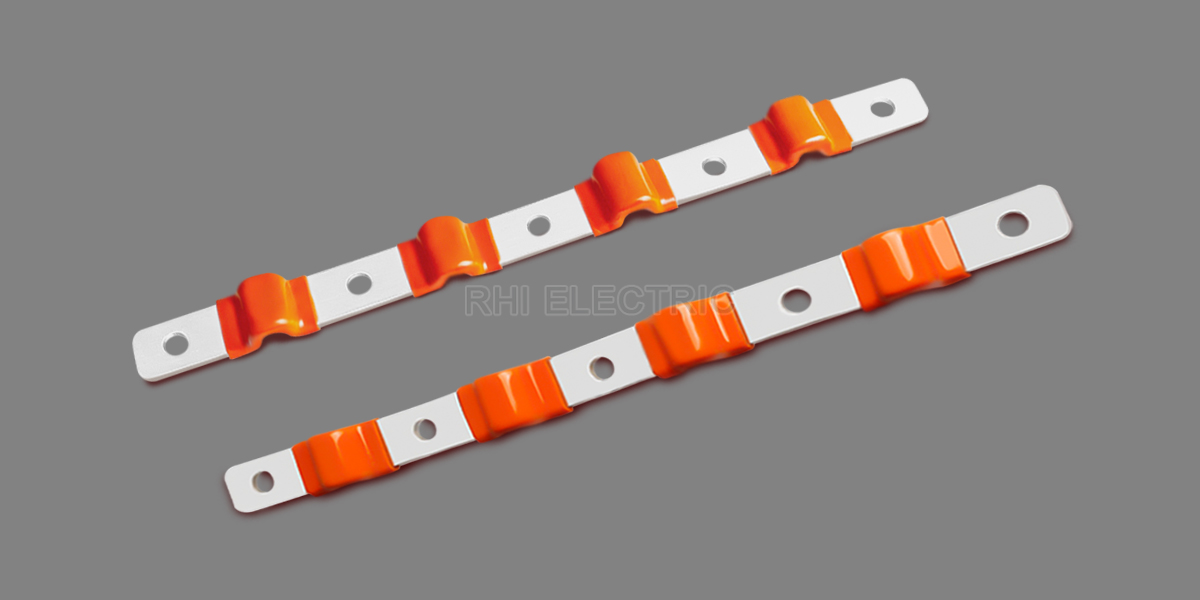

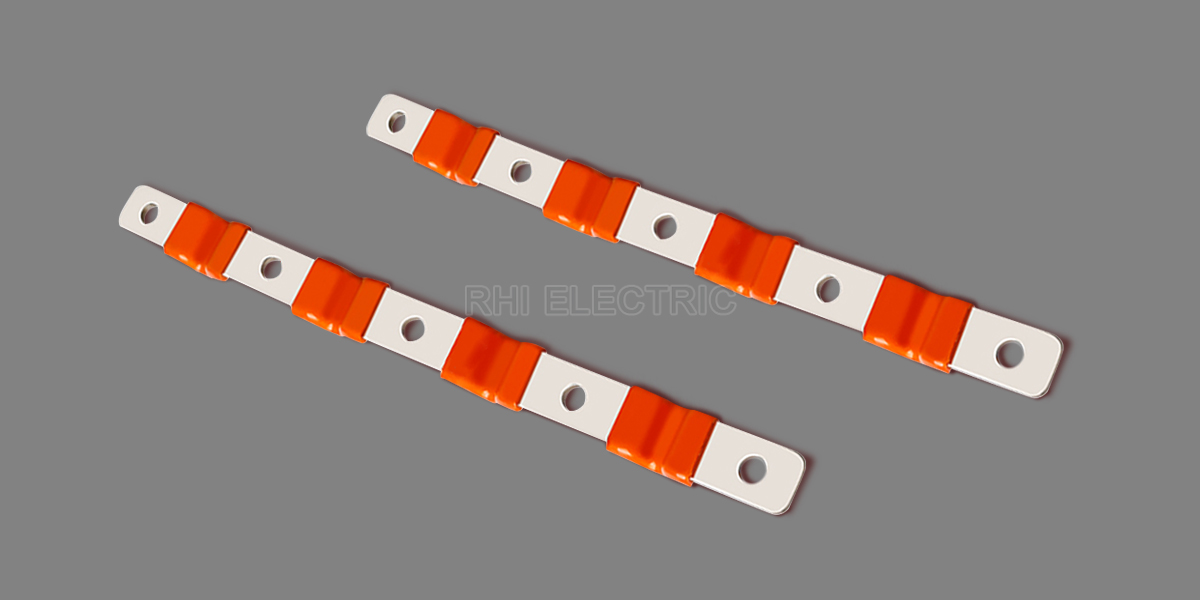

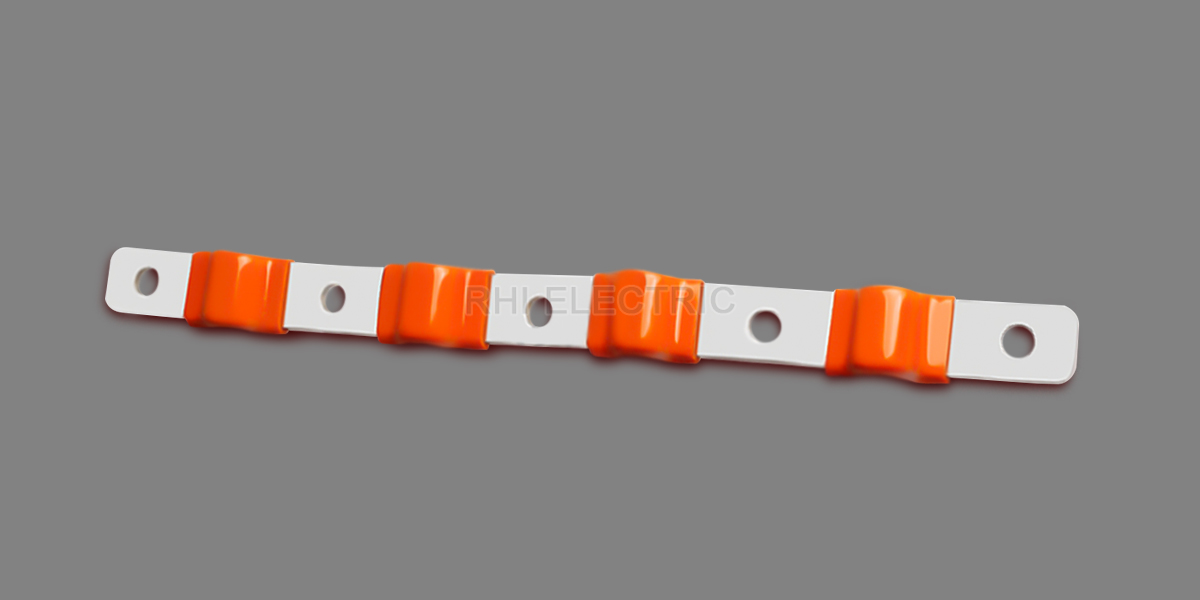

Barre omnibus de batterie flexible de barre omnibus en aluminium
Dans les batteries compactes pour véhicules électriques, les barres omnibus flexibles permettent une flexion multi-axes pour compenser les tolérances de longueur et simplifier l'assemblage. Une structure en feuille d'aluminium laminée minimise l'effet de peau, permettant une capacité de courant de 200 à 800 A avec une dissipation thermique améliorée. Les couches extérieures recouvertes de nickel améliorent l'usinabilité et la résistance à l'usure du jeu de barres en aluminium, tandis que l'isolation locale en PVC enduit par immersion offre une température nominale de -40 °C à 105 °C, une rigidité diélectrique ≥3 kV et un caractère ignifuge élevé.
Dans les applications de nouvelles énergies limitées en espace, les barres omnibus flexibles sont largement utilisées pour leur excellente capacité de flexion multi-axes. En absorbant les tolérances de longueur grâce à une flexion contrôlée, ils assurent la conformité de l'assemblage intégré et simplifient grandement l'installation.
Pour transporter 200 à 800 A CA, le conducteur est généralement formé de 10 à 50 couches de feuille d'aluminium 1060 de 0,2 mm. Cette conception en couche mince laminée réduit les pertes par effet cutané tout en améliorant la densité de courant et la dissipation thermique.
Les couches extérieures recouvertes de nickel améliorent l'usinabilité, la soudabilité et la résistance à l'usure. Pour l'isolation, les zones critiques sont recouvertes d'un revêtement en PVC, offrant une température nominale de –40 °C à 105 °C, une rigidité diélectrique ≥3 kV et la classe ignifuge la plus élevée.
Protection d'isolation
L'isolation locale en PVC enduit par immersion offre les performances suivantes :
-
Plage de température :–45 °C à 105 °C
-
Rigidité diélectrique :≥ 3kV
-
Indice de flamme :Classe la plus élevée (par exemple, UL94 V-0)
|

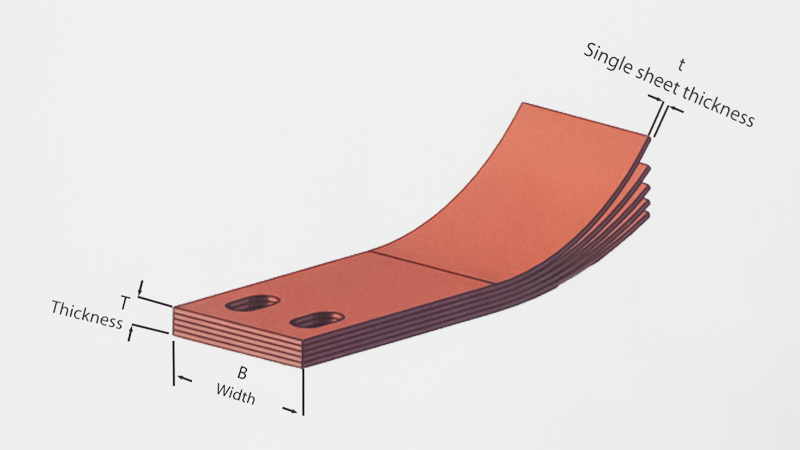

Matériel |
Épaisseur de feuille simple (t) |
Largeur (B) |
Épaisseur (T) |
||||||||
|
Al bande |
0,2 |
18 |
22 |
28 |
30 |
35 |
40 |
45 |
48 |
60 |
1~10 |
Exigences de performances électriques
1. Conductivité du papier d'aluminium
Basé sur l'aluminium 1060 et les effets de fabrication :
-
Pour une épaisseur de film ≤ 1,5 mm :≥ 59 % SIGC(≈ 34,1 MS/m)
-
Pour une épaisseur de film ＞ 1,5 mm :≥ 57 % SIGC(≈ 32,9 MS/m)
2. Vérification du courant nominal
ÀTempérature ambiante de 25 °C, sous courant nominal continu(200-800 A), le jeu de barres flexible doit répondre :
-
Aucun dommage visuel, perte de placage ou marques de brûlure
-
Élévation de température ≤ 40 K(par GB/T 15576)
-
Résistance d'isolement ≥ 100 MΩà500 V CC, répondant aux exigences d'isolation des composants haute tension
Avantages des applications

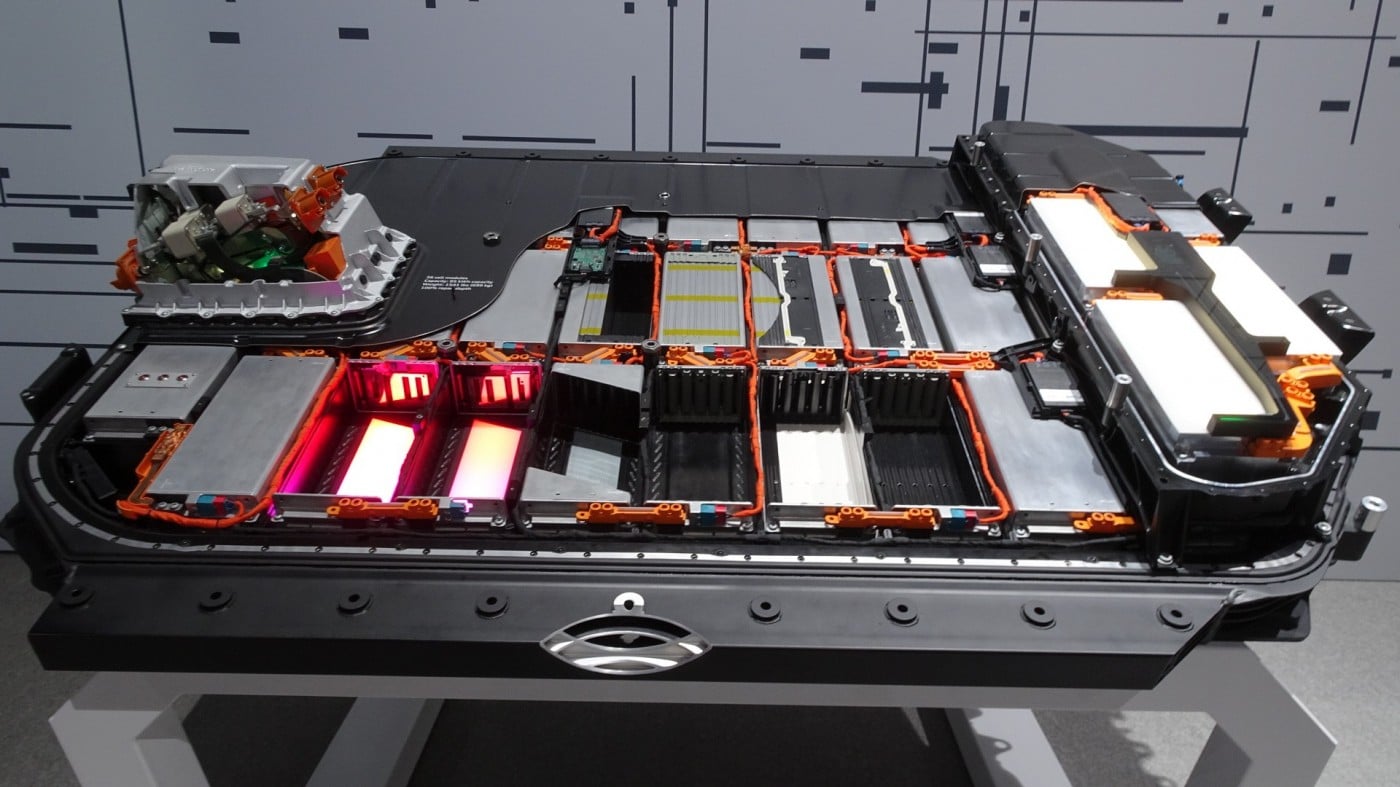

Packs de batteries pour véhicules électriques
Conçue pour les configurations de batteries haute densité, la capacité de pliage multi-axes flexible permet une installation dans des espaces restreints tout en compensant les tolérances de fabrication et d'assemblage, améliorant considérablement l'intégration du système haute tension et la compatibilité au niveau du véhicule.
Systèmes de stockage d'énergie (ESS)
La structure en feuille d'aluminium mince laminée réduit les pertes par effet cutané CA, augmente la zone de transport de courant efficace et améliore la dissipation thermique. Il prend en charge un fonctionnement stable de 200 à 800 A pour le transfert de puissance CC et CA dans les systèmes de stockage d'énergie.
Distribution d'énergie HT/BT
Dans les systèmes de distribution HT/BT, le jeu de barres flexible utilise une conception arquée pour absorber la dilatation thermique et éviter les défaillances liées aux contraintes. Les feuilles d'aluminium laminées sont soudées au niveau des bornes, avec des feuilles de nickel sur les deux surfaces pour améliorer la résistance à la corrosion, la résistance à l'usure et la stabilité des contacts électriques, garantissant ainsi un fonctionnement fiable dans des environnements humides et de brouillard salin.
