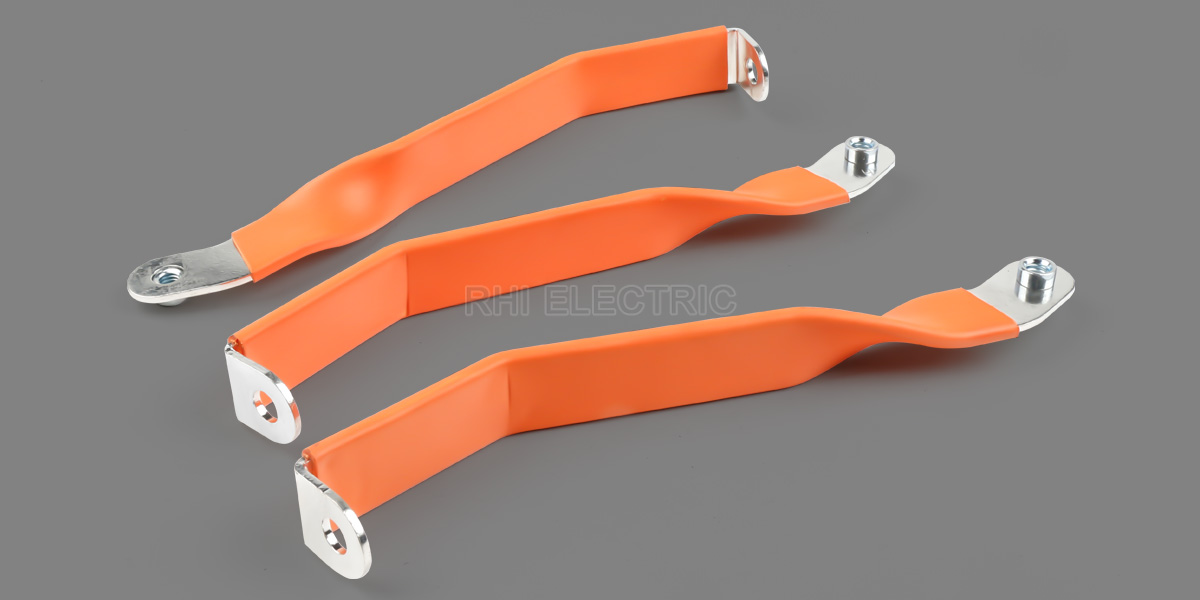

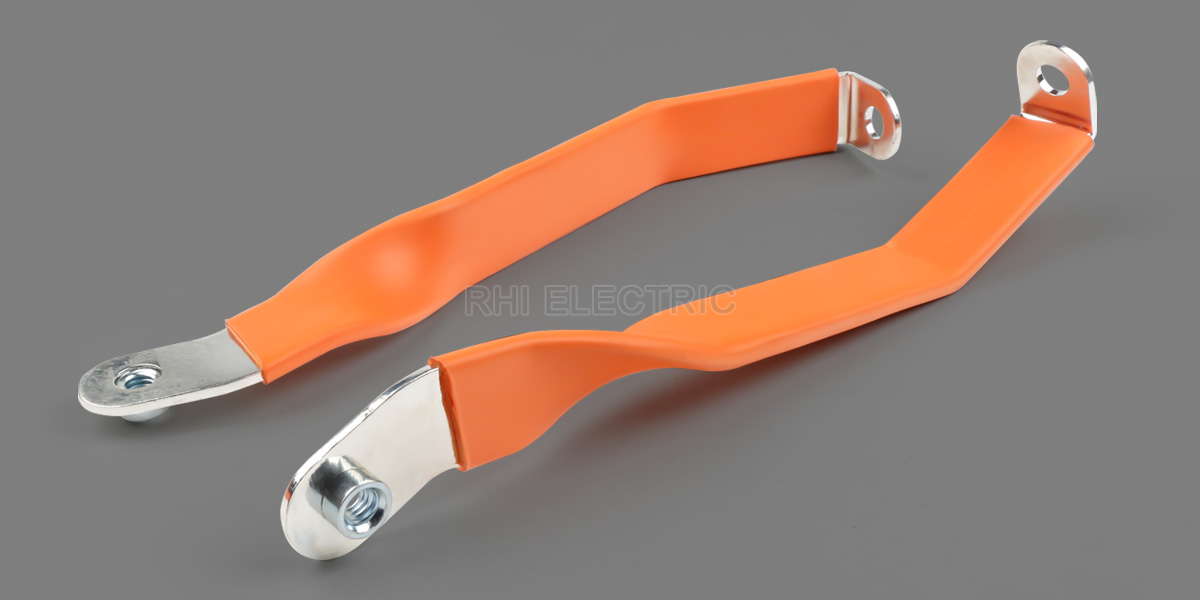

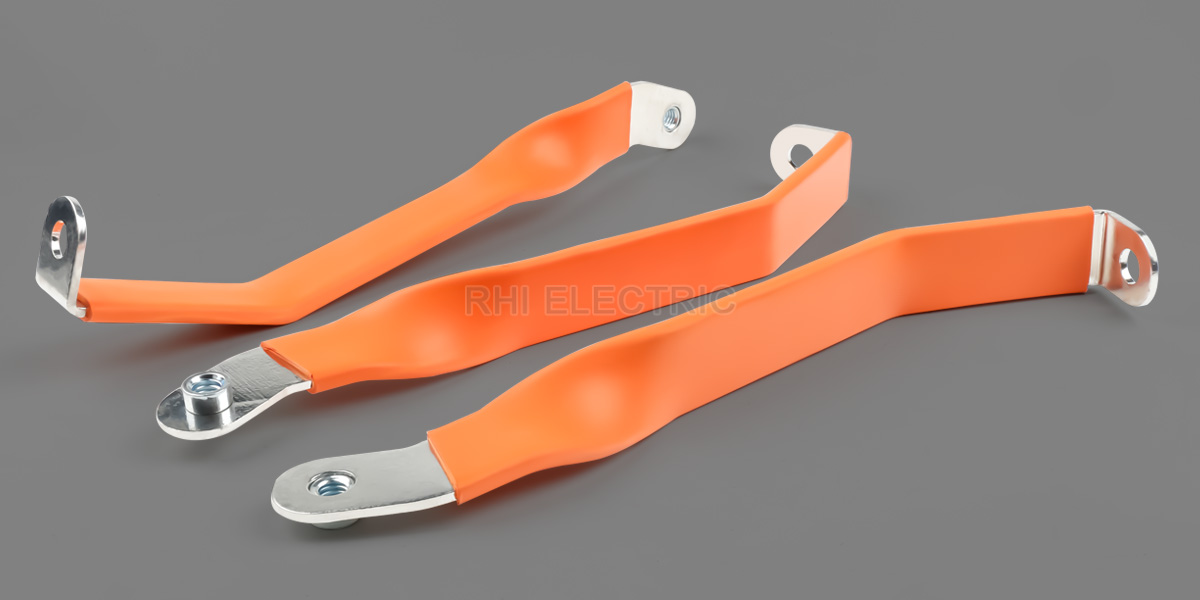

Connecteurs flexibles isolés par thermorétraction de barre omnibus en aluminium
Le jeu de barres en aluminium est formé de feuilles d'aluminium laminées avec des bornes intégralement soudées et une surface lisse et sans défaut, garantissant des connexions fiables. Isolé avec un manchon thermorétractable orange UL94 V-0 bien ajusté, il offre une résistance d'isolation ≥ 100 MΩ à 1 000 V CC et une rigidité diélectrique de 2 500 V CA pour les nouvelles applications énergétiques de haute fiabilité.
Le jeu de barres flexible en aluminium est fabriqué à partir de fines feuilles d'aluminium laminées avec des bornes intégralement soudées. Il présente une surface lisse et uniforme, exempte d'arêtes vives, de bavures, de fissures, de défauts de placage ou de délaminage, garantissant des connexions de bornes robustes et fiables.
La barre omnibus flexible est isolée par un manchon thermorétractable orange étroitement rétréci, classé UL 94 V-0 pour son caractère ignifuge. Il offre une résistance d'isolation de ≥100 MΩ à 1 000 VCC et une tension de tenue diélectrique de 2 500 VCA (test de 5 minutes sans panne), ce qui le rend idéal pour les applications d'interconnexion électrique de nouvelles énergies de haute fiabilité.
Avantages des applications
- Batteries
Conçu pour des configurations compactes et des tolérances d'assemblage ; la flexion flexible permet une compensation dimensionnelle. - Systèmes de stockage d'énergie (ESS)
La structure multicouche laminée améliore la capacité de transport de courant élevé en atténuant l'effet cutané. - Appareils électriques industriels
La conception en forme d'arche absorbe les contraintes thermiques induites ; la surface nickelée améliore la résistance à la corrosion et la durabilité environnementale.
Composition structurelle
- Couches de conducteurs
Empilés à partir de 10 à 50 couches de feuilles d'aluminium pur 1060 de 0,2 mm d'épaisseur (Al ≥99,95 %) ; cosses en feuille soudée avec surface nickelée pour améliorer la résistance mécanique et la résistance à l'usure. - Isolation
Gaine thermorétractable standard en EVA (plage de température : –55 °C à 125 °C, rigidité diélectrique ≥3 kV) ; ruban mica ou ruban composite céramique disponible pour les exigences élevées d’isolation thermique.
|
Matériel |
Épaisseur de feuille simple (t) |
Largeur (B) |
Épaisseur (T) |
||||||||
|
Al bande |
0,2 |
18 |
22 |
28 |
30 |
35 |
40 |
45 |
48 |
60 |
1~10 |
Performances mécaniques
- Résistance au pelage intercalaire ≥12,5 N (largeur 25 mm, testée à 90° ou 180°)
- Aucune fracture interne ni délaminage après les tests de durabilité en fatigue
Performances électriques
-
Conductivité du papier d'aluminium :
≥59% IACS (≈34,1 MS/m) pour épaisseur ≤1,5 mm
≥57% IACS (≈32,9 MS/m) pour une épaisseur ＞1,5 mmi -
Vérification du courant nominal : aucun dommage ni pelage du placage pendant le fonctionnement ; l'échauffement et la résistance d'isolation répondent aux normes spécifiées
